LMH9126IRRLR是一款2.3-2.9 GHz的差分輸入到單端輸出的射頻放大器，具有集成的巴倫（[平衡-不平衡變壓器）?。該放大器具有以下主要特點：
單通道、差分輸入至單端輸出射頻增益模塊放大器
整個頻段的增益：18dB（典型值）
噪聲系數：3.5dB
OIP3：35 dBm
輸出P1dB：18dBm
功耗：375mW（3.3V單電源）
工作溫度TC高達105°C
描述

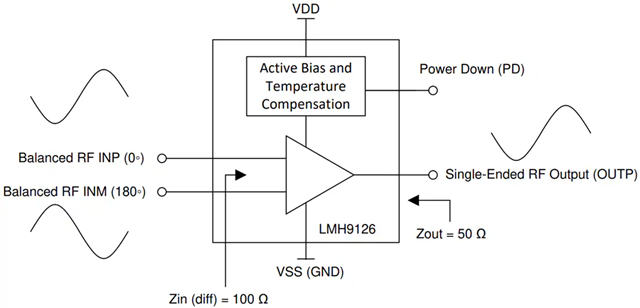

LMH9126IRRLR射頻增益模塊放大器是一款高性能、單通道、差分輸入至單端輸出發射射頻增益模塊放大器，支持2.6GHz中心頻段。該器件滿足下一代5G AAS或小型蜂窩應用在驅動功率放大器 (PA) 輸入時的要求。LMH9126IRRLR射頻放大器具有18dB典型增益和良好的線性性能（35dBm輸出IP3），同時在整個1dB帶寬內保持小于4dB噪聲系數。LMH9126IRRLR在內部進行了100Ω 差分輸入阻抗的匹配，提供了一個輕松的接口接輸入端的射頻采樣或Zero-IF模擬前端 (AFE)。此外，LMH9126IRRLR在內部進行了50Ω 單端輸出阻抗的匹配，以便輕松連接后置放大器、SAW濾波器或PA。
LMH9126IRRLR在采用3.3V單電源工作時僅消耗375mW有功功率，因此適合用于高密度5G大規模MIMO應用。另外，LMH9126IRRLR采用節省空間的2 mm x 2 mm、12引腳QFN封裝。該器件額定工作溫度上至105°C，可提供強大的系統設計。提供有符合JEDEC標準的1.8V斷電引腳，用于LMH9126IRRLR的快速斷電和上電，適合用于時分雙工 (TDD) 系統。
性能參數
LMH9126IRRLR具有以下參數：
頻率：2.3GHz ~ 2.9GHz
P1dB：18dBm
增益：18dB
噪聲系數：3.5dB
射頻類型：通用
電壓 - 供電：3.15V ~ 3.45V
電流 - 供電：114mA
測試頻率：2.6GHz
安裝類型：表面貼裝型

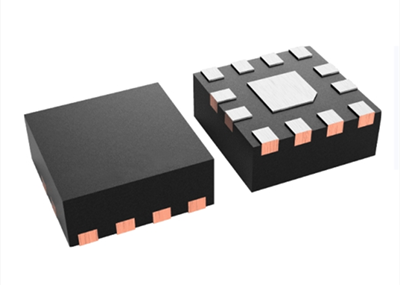

器件封裝：12-WQFN（2x2）
應用場景
LMH9126IRRLR適用于多種高頻應用，包括但不限于：
差分DAC輸出驅動器，用于GSPS DAC
差分至單端轉換
平衡-不平衡轉換器替代元件
小型蜂窩或m-MIMO基站
5G有源天線系統 (AAS)
無線蜂窩基站
LMH9126IRRLR以其高性能和低功耗特性，在5G通信和無線基站市場中具有顯著優勢。其高穩定性和低噪聲特性使其成為下一代無線通信系統的理想選擇。
如需獲取【LMH9126IRRLR射頻放大器】的產品報價信息，可以通過訪問明佳達電子官網m.xinjihejin.cn咨詢詳情。
