產品描述：
TIOL112YAHR是具有低殘余電壓和集成浪涌保護功能的 IO-Link 器件收發器，可實現工業雙向點到點通信。當此器件通過一個三線制接口連接至一個 IO-Link 主器件時，主器件能夠發起通信并與遠程節點交換數據，而此時 TIOL112(x) 則用作一個用于通信的完整物理層。
這些器件能夠承受高達 1.2kV (500?) 的 IEC 61000-4-5 浪涌，并集成反向極性保護功能。只需通過一個簡單的引腳可編程接口，便可輕松連接到控制器電路?？墒褂猛獠侩娮杵髋渲幂敵鲭娏飨拗?。TIOL112(x) 可配置為生成喚醒脈沖并用于 IO-link 主應用。針對欠壓、過流和過熱情況提供了故障報告和內部保護功能。

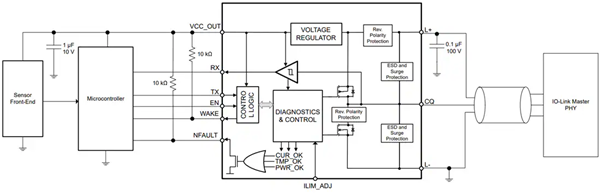

應用電路圖：
特性：
? 7V 至 36V 電源電壓
? PNP、NPN 或 IO-Link 可配置輸出
– IEC 61131-9 COM1、COM2 和 COM3 數據速率支持
? 功能安全型
– 可提供用于功能安全系統設計的文檔
? 與 TIOL111(x) 引腳兼容，并提升了性能
– 在 200mA 條件下，殘余電壓低，為 0.5V（典型值）
– 有效驅動器電流限制能力
– 改善了封裝的熱性能
– 更低的驅動器壓擺率，以減少過沖：最大 750ns
? 使系統更加穩健的集成保護特性
– 可配置驅動器過流限制：50mA 至 350mA
– L+、CQ 和 L- 上高達 65V 的有效反極性保護
– 過流、過熱和 UVLO 的故障指示燈
– 電感性負載的安全快速消磁功能
– 工作環境溫度：-40°C 至 125°C
? L+ 和 CQ 上的集成式 EMC 保護
– ±8 kV IEC 61000-4-2 ESD 接觸放電
– ±4kV IEC 61000-4-4 電氣快速瞬變
– ±1.2kV/500? IEC 61000-4-5 浪涌
? 較大電容性負載驅動能力
? < 2μA CQ 泄露電流
? < 1.5mA 靜態電源電流
? 集成式 LDO 選項可支持高達 20mA 的電流
– TIOL1123：3.3V LDO
– TIOL1125：5V LDO
– TIOL1123L (YAH)：可選 3.3V/5V 輸出
? 遠程喚醒指示和喚醒生成
? 節省空間的小型封裝選項
– 3mm x 3mm 10 引腳 VSON 封裝：與 TIOL111 引腳兼容
– 2.45 mm x 1.7 mm DSBGA 封裝
應用：
? 現場發送器和執行器
? 工廠自動化
? 過程自動化
? 遠程 IO 中的 IO-Link PHY
