TGA2576-2-FL的工作頻率范圍為2.5至6 GHz，飽和輸出功率為40W，功率附加效率超過36%，小信號增益為29dB。
Qorvo TGA2576-2-FL是一款寬帶功率放大器，采用Qorvo成熟的0.25微米GaN on SiC生產技術制造。TGA2576-2-FL的工作頻率范圍為2.5至6 GHz，飽和輸出功率為40W，功率附加效率超過36%，小信號增益為29dB。
為了實現理想的熱管理和處理，TGA2576-2-FL采用基于CuW的法蘭封裝，可在連續波和脈沖模式下工作。
TGA2576-2-FL與50歐姆電阻完全匹配，兩個I/O端口均集成了DC阻擋電容，非常適合支持各種商業和國防相關應用。

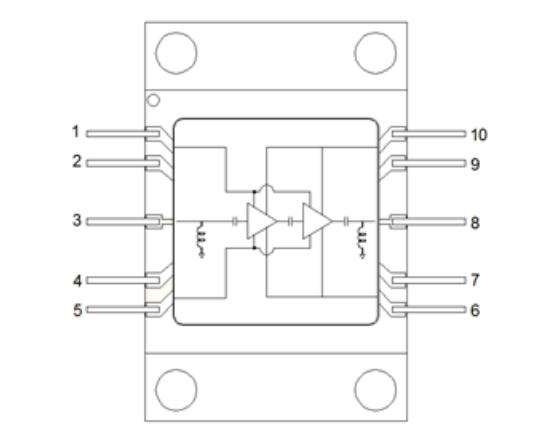

框圖：
特性：
頻率范圍:2.5 - 6 GHz
Psat @ Pin = 26 dBm: 46.5 dB CW
PAE @ Pin = 26 dBm: 36% CW
小信號增益:29 dB
偏置:Vd = 30 V，Idq = 1550 mA，Vg = -2.5 V典型值
尺寸:11.4 x 17.3 x 3.0 mm
應用：
通信系統
電子戰
測試儀器
