由于iPhone 14 / 14 Plus在設計和配置上與iPhone 13系列接近，且iPhone 14 Pro Max只是iPhone 14 Pro的放大版，所以這里就對于iPhone 14 和 iPhone 14 Pro的拆解進行介紹。
iPhone 14pro max 意法半導體 STB601A05 電源管理IC
由于iPhone 14 / 14 Plus在設計和配置上與iPhone 13系列接近，且iPhone 14 Pro Max只是iPhone 14 Pro的放大版，所以這里就對于iPhone 14 和 iPhone 14 Pro的拆解進行介紹。

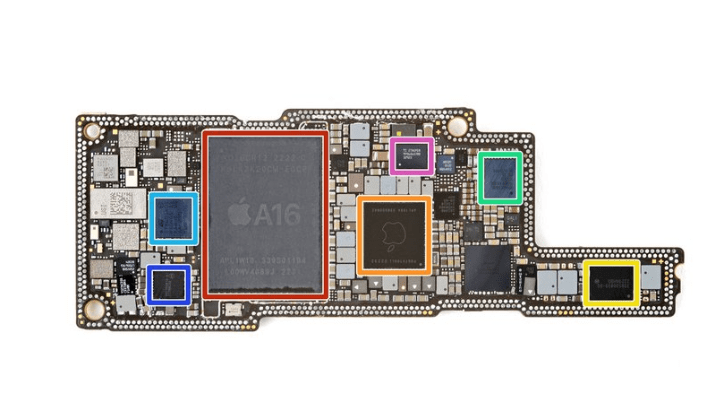

上層主板背面：
不同顏色對應的芯片如下所示：
紅色：蘋果APL1W10 / 339s0104 A16 64位六核應用處理器，w/五核GPU，底層很可能是三星K3LK2K20CM-EGCP 6GB LPDDR5 SDRAM內存
橙色：蘋果 APL109A/338S00942電源管理IC
黃色：蘋果/Dialog Semiconductor 338S00839-B0電源管理IC
綠色：博通 BCM59365EA1IUBG無線電源接收器
淺藍：意法半導體 STB601A05電源管理IC
深藍：蘋果/Dialog Semiconductor 338S00819-A1電源管理IC
紫色：德州儀器TPS65657B0顯示電源IC
明佳達還長期供應iPhone 14 Pro Max 核心元器件產品型號：
338S00819 電源管理
338S00843 語音處理器
338S00537 音頻放大器
338S0081C 電源管理
TPS61280DYFFR DC-DC 轉換器
NTB0101GS1Z 電壓電平
LSF0101DRYR 1-bit 雙向電壓電平轉換器
APL109A/338S00942 電源管理芯片
338S00839-B0 電源管理芯片
BCM59365EA1IUBG 無線充電接收器
STB601A05 電源管理芯片
338S00819-A1 電源管理芯片
TPS65657B0YCFR 顯示屏供電
LM3567A1 LED 閃光燈驅動
338S00738 音頻編解碼器
CD3710A1YFDR VCSEL陣列驅動
CBTL1618A0 多路復用器
AFEM-8245 前端模塊
338S00537 音頻放大器
PMX65 電源管理芯片
QET7100 包絡追蹤器
PM-K65 時鐘發生器
SN210VUK/B101MU NFC控制器
AFEM-8231 前端模塊
SKY58290-20 前端模塊
AFEM-8240 前端模塊
SKY58853-17 前端模塊
SKY52628 天線開關模塊
SKY5xx92-16 電源放大模塊
