9DML4493ANLGI是（Renesas）推出的4:4時鐘復用器，主要用于 PCI Express 信號的時鐘管理。以下是其核心特性： ?
PCIe Gen1–7合規性
引腳可選的4:4模式或雙通道2:2多路復用模式
輸入頻率范圍:1Hz至350MHz
支持LVPECL、LVDS、HCSL和LVCMOS輸入?yún)⒖紩r鐘
配置帶引腳選項選擇100ω或85ω輸出阻抗，以優化電路板空間
每組三個引腳可選的輸出幅度
1.8V、2.5V或3.3V的靈活電源電壓
-40°C至+85°C工作溫度范圍
5mm × 5mm 32-VFQFPN封裝；小電路板尺寸

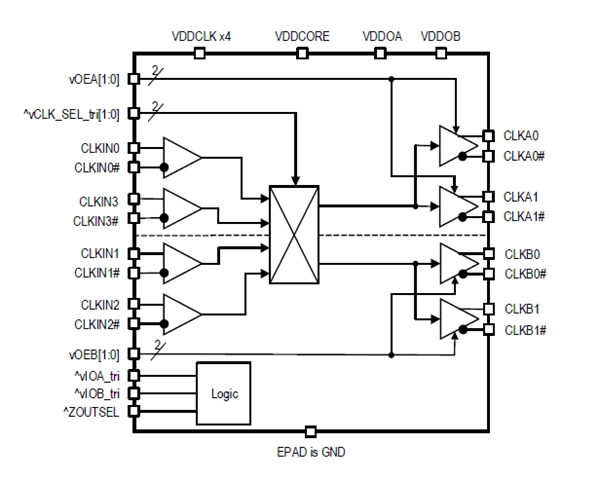

描述
9DML4493ANLGI是一款符合 Gen1–7 標準的 4 輸入、4 輸出時鐘多路復用器。它還可以作為雙通道 2 輸入、2 輸出時鐘多路復用器運行。9DML4493ANLGI具有非常低的附加相位抖動，適用于所有 PCIe 數據速率。此外，9DML4493ANLGI還具有斷電容差 （PDT） 和靈活功率排序 （FPS） 功能，支持當今復雜的系統電源排序要求。
基礎參數
PLL：無
主要用途：PCI Express（PCIe）
輸入：HCSL，LVCMOS，LVDS，LVPECL
輸出：LP-HCSL
電路數：1
比率 - 輸入:輸出：4：4
差分 - 輸入:輸出：是/是
頻率 - 最大值：350MHz
電壓 - 供電：1.71V ~ 1.89V，2.375V ~ 2.625V，3.135V ~ 3.465V
工作溫度：-40°C ~ 85°C（TA）
安裝類型：表面貼裝型
封裝：32-VFQFPN（5x5）
典型應用
9DML4493ANLGI時鐘復用器主要用于PCI Express Gen1–7標準的時鐘信號復用與緩沖，通過靈活配置輸入/輸出比率實現多設備時鐘同步管理。
