LTC9105ATP是一款具有遙測和電源優先級的IEEE 802.3bt PD控制器。
其主要特性
IEEE 802.3bt 受電設備(PD)控制器
400kHz I2C 接口
連續電壓、電流和功率遙測
專用 14 位 Δ-Sigma 電流和電壓 ADC
自動保持冪簽名(MPS)
支持高達 90W 的 PD 和擴展功率
具有 PSE 分配功率回讀的 5 事件分類傳感
雙 PD 或 PD/AUX 輸入之間的無縫切換
出色的浪涌穩健性 (100V 絕對最大值)
寬結溫范圍(-40?C 至 125?C)
外部熱插拔 N 溝道 MOSFET,可實現最低的功耗和最高的系統效率
50mΩ 電流檢測電阻器
具有待機模式的輔助輸入檢測
20 引腳 5mm x 5mm QFN 封裝
概述
LTC9105ATP是一款 IEEE 802.3af/at/bt (“PoE 2”) 以太網供電 (PoE) 受電設備 (PD) 控制器,具有輸入電流、電壓和功率遙測功能。LTC9105ATP包括一個 I2C 接口,用于讀取遙測數據、供電設備 (PSE) 分配的功率和輔助輸入狀態,以及寫入功率輸入優先級。LTC9105ATP還具有可配置的下游上電禁用功能,當 PSE 分配的功率低于 PD 請求的功率時,會發出功率不足指示。

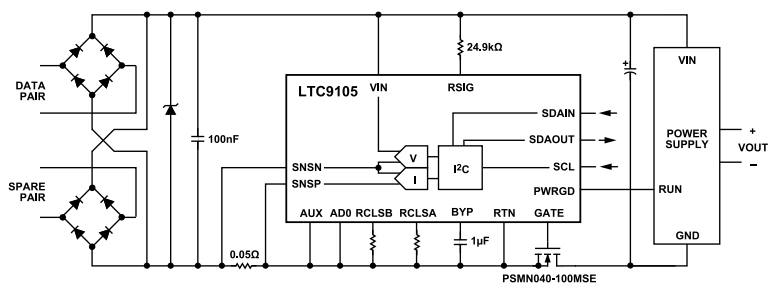

LTC9105ATP采用外部低 RDS(ON)、N 溝道、熱插拔 MOSFET 和一個 50mΩ 電流檢測電阻器,并支持 LT4321 理想橋,以擴展端到端的供電效率。還包括電源良好輸出、外部簽名電阻器、電阻器可編程分類和引腳可配置的 PD 請求類。在 AUX 引腳上感應到輔助電源的存在,并通過 I2C 接口報告。當下游電流消耗降至內部 MPS 閾值以下時,自動保持功率特征 (MPS) 電路保持 PD 接口供電。
兩個專用的 Delta-Sigma ADC 連續測量 PD 控制器輸入電壓和電流,典型轉換時間為 100ms,分辨率為 14 位。電流和電壓測量值的同步轉換可實現高精度功率計算。
應用領域
LTC9105ATP適用于多種應用領域,包括:
具有功率遙測功能的 IEEE 802.3bt PD
無線接入點/微微蜂窩
互聯網協議(IP)安全攝像頭
以太網供電(PoE)照明
