AD3530RBCBZ是一款低功耗、8 通道、16 位、緩沖電壓輸出數模轉換器 (DAC),其主要特性包括:16位分辨率,3 LSB16 INL,1 LSB16 DNL星期二:0.22% FSR(最大值)偏移誤差:1.6mV(最大值)增益誤差:0.26% FSR(最大值)保證 50mA 源電流超低余量:20mA 負載時為 25mV2.5V…
AD3530RBCBZ是一款低功耗、8 通道、16 位、緩沖電壓輸出數模轉換器 (DAC),其主要特性包括:
16位分辨率,±3 LSB16 INL,±1 LSB16 DNL
星期二:±0.22% FSR(最大值)
偏移誤差:±1.6mV(最大值)
增益誤差:±0.26% FSR(最大值)
保證 50mA 源電流
超低余量:20mA 負載時為 25mV
2.5V 內部基準電壓,5ppm/°C(典型值)
62nV/√Hz 噪聲頻譜密度(外部參考)
115nV/√Hz 噪聲頻譜密度(內部參考)
輸出電壓、電流和芯片溫度監視器
50MHz SPI 寫入和讀取
2.7V 至 5.5V 電源范圍
1.2V 或 1.8V 兼容數字接口
工作溫度范圍:?40°C 至 +125°C
小型封裝:2.1mm × 2.2mm,25 球 WLCSP
AD3530R 說明

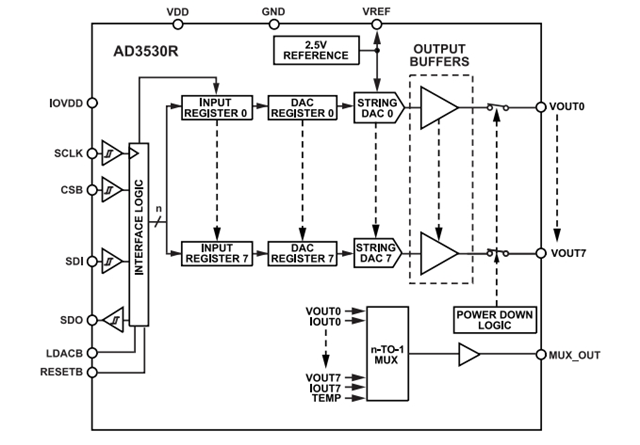

AD3530RBCBZ 8通道、16位數模轉換器(DAC)具有軟件可編程增益控制功能,2.5V基準電壓時的滿量程輸出范圍為2.5V或5V。該器件采用2.7V至5.5V單電源供電,設計時通過了單調性認證。AD3530RBCBZ還提供一個2.5V、5ppm/°C內部基準,默認禁用。
AD3530RBCBZ DAC包含集成多路復用器,可監控輸出電壓、電流和內部裸片溫度。該器件結合了上電復位(POR)電路,可確認DAC輸出功率高達32kΩ并存在至接地,直到執行一次有效的寫入操作。該DAC還具有掉電模式,典型電流消耗低至670μA。
兼容串行外設接口(SPI)和MICROWIRE?的4線串行接口支持1.08V至1.98V的邏輯電平范圍,以及高達50MHz的時鐘頻率。
此外,AD3530RBCBZ的關鍵參數如下:
位數:16
數模轉換器數:8
建立時間:12μs
輸出類型:Voltage - Unbuffered
差分輸出:無
數據接口:SPI
參考類型:外部,內部
電壓 - 供電,模擬:2.7V ~ 5.5V
電壓 - 供電,數字:2.7V ~ 5.5V
INL/DNL (LSB):±3,±1(最大)
架構:電阻串 DAC
工作溫度:-40°C ~ 125°C
封裝/外殼:25-WLCSP
安裝類型:表面貼裝型
應用領域
AD3530RBCBZ適用于需要高精度、低功耗的應用領域,包括:
光收發器
測試和測量
工業自動化
數據采集系統
