ADA4960-1ACPZ是一款高性能差分放大器,專為射頻和中頻應用優化?。其主要規格包括:通道數量:1 ChannelGBP-增益帶寬產品:5 GHzSR - 轉換速率 :8700 V/usCMRR - 共模抑制比:60 dBIb - 輸入偏流:- 20 uA電源電壓-最大:5.25 V電源電壓-最小:4.75 V工作電源電流:60 …
ADA4960-1ACPZ是一款高性能差分放大器,專為射頻和中頻應用優化?。其主要規格包括:
通道數量:1 Channel
GBP-增益帶寬產品:5 GHz
SR - 轉換速率 :8700 V/us
CMRR - 共模抑制比:60 dB
Ib - 輸入偏流:- 20 uA
電源電壓-最大:5.25 V
電源電壓-最小:4.75 V
工作電源電流:60 mA
最小工作溫度:- 40 C
最大工作溫度:+ 85 C
安裝風格:SMD/SMT
封裝 / 箱體:LFCSP-16
概述
ADA4960-1ACPZ是一款高性能差分放大器,已針對射頻和中頻應用進行優化。在最高500 MHz頻率時,無雜散動態范圍(SFDR)優于63 dB;在最高1 GHz頻率時,SFDR優于52 dB,因而它是高速8位至10位千兆采樣模數轉換器(ADC)的理想驅動器。

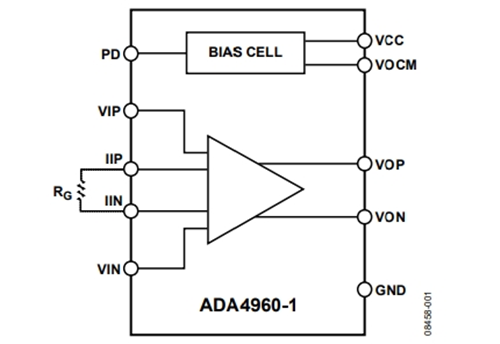

與其它寬帶差分放大器不同,ADA4960-1ACPZ具有緩沖輸入,能夠?qū)⒃鲆嬖O(shè)置電阻(RG)與信號輸入隔離。因此,對于6 dB至15 dB的增益,ADA4960-1ACPZ可保持恒定的10 k?差分輸入電阻,從而降低了匹配和輸入驅動要求。這款器件具有標稱值為150 ?的差分輸出電阻。
在1 GHz及以上頻率時,ADA4960-1ACPZ具有高寬帶、低失真性能。這些特性以及寬增益調節能力,使之成為對低失真、低噪聲和低功耗有嚴格要求的一般中頻與寬帶應用的優選放大器。
ADA4960-1ACPZ還包括一個單位增益緩沖器,用于緩沖放大器的共模輸入等直流信號。此緩沖器位于引腳6(輸入)和引腳5(輸出)之間。如果不使用此緩沖器,輸出可以斷開連接,輸入可以接地。
它不僅非常適合驅動ADC,也適合驅動混頻器、二極管衰減器、SAW濾波器、多元件分立器件,以及緩沖高頻DAC。ADA4960-1ACPZ采用3 mm × 3 mm、16引腳LFCSP封裝(單通道版本)。工作溫度范圍為?40°C至+105°C。
應用領域
ADA4960-1ACPZ廣泛應用于各種需要低失真、低噪聲和低功耗的中頻與寬帶應用,包括:
千兆采樣ADC的驅動器
單端轉差分轉換器
射頻/中頻增益模塊
線路驅動器
示波器
衛星通信
數據采集
電子監控和對策
此外,ADA4960-1ACPZ還具有以下主要特性:
可調輸出共模電壓
外部可調增益
?3 dB帶寬:3GHz(所有增益)
低諧波失真(H2/H3 SE->DIFF)
-77/-67 dBc (250 MHz)
-69/-63 dBc (500 MHz)
-52/-63 dBc (1GHz)
IMD3:67 dBc (1 GHz)
壓擺率:8000 V/μs
快速過驅恢復:1 ns
低輸入電壓噪聲:3.6 nV/√Hz
低功耗:靜態電流60 mA
0.1 dB增益平坦度:待定
16引腳LFCSP封裝
