LMH3401IRMSR是一款7GHz、超寬帶、全差動放大器，廣泛應用于高速數據采集、通信系統、測試設備以及需要高帶寬和高線性度的各種電子設備中。

該器件具有以下主要特性：

在直流到 2GHz 的頻率范圍內具有優異的單端到差分轉換性能

7GHz，–3dB 帶寬

2GHz 時具備出色的二次諧波 (HD2) 和三次諧波 (HD3) 性能：

10MHz 時為 –96 (HD2)，–102 (HD3)

500MHz 時為 –79 (HD2)，–77 (HD3)

1GHz 時為 –64 (HD2)，–72 (HD3)

2GHz 時為 –55 (HD2)，–40 (HD3)

2GHz 時達到最佳 OIP3 性能：

200MHz 時為 45dBm

1GHz 時為 33dBm

2GHz 時為 24dBm

固定單端到差分電壓增益：16dB

噪聲因數：200MHz (RS = 50Ω) 時為 9dB

轉換率：18,000V/μs

支持單電源或分離電源供電

掉電功能

電源電流：55mA

產品詳情

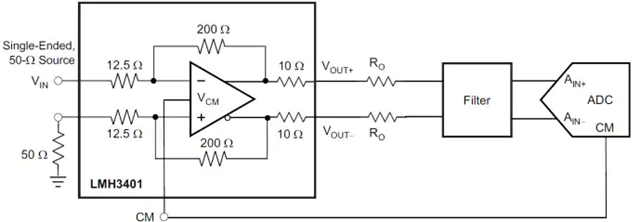

LMH3401IRMSR超寬帶全差分放大器是一款針對射頻 (RF)、中頻 (IF) 或高速時域應用進行了優化的高性能差分放大器。此器件非常適合在驅動模數轉換器 (ADC) 時需要進行單端到差分轉換的直流耦合或交流耦合應用。

在單端輸入轉差分輸出、或差分輸入轉差分輸出模式下工作時，LMH3401IRMSR產生非常低的二階和三階失真。片上電阻簡化了印刷電路板 (PCB)的實現，并能夠在 2GHz 的可用帶寬范圍內提供最高性能。此性能使得LMH3401IRMSR非常適用于測試和測量、寬帶通信以及高速數據采集等應用。該器件提供了共模參考輸入引腳，使放大器輸出共模符合 ADC 輸入要求。LMH3401IRMSR的工作電源電壓介于 3.3V 到 5.0V 之間；并且支持雙電源供電以滿足特定應用需求。

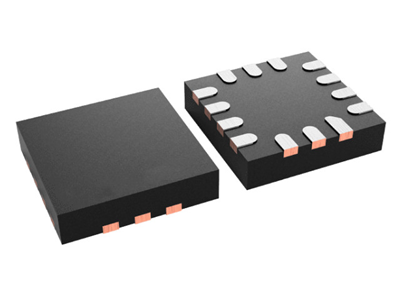

使用 5.0V 電源且達到 275mW 的超低功耗時才能實現這一性能等級。掉電功能還可實現節能。LMH3401IRMSR通過德州儀器 (TI) 的高級互補 BiCMOS 工藝制成，并采用節省空間的 14 引腳超薄四方扁平無引線 (UQFN) 封裝，規定的工作溫度范圍為 –40°C 到 85°C。

應用場景

LMH3401IRMSR廣泛應用于以下各種場景中，包括：

每秒千兆次采樣 (GSPS) 模數轉換器 (ADC) 驅動器

用于高速數據采集的 ADC 驅動器

用于基于微波的 1GBPS 以太網的 ADC 驅動器

數模轉換器 (DAC) 緩沖器

寬帶增益級

單端到差分轉換

電平轉換器

關鍵參數

產品：LMH3401IRMSR

SR - 轉換速率 ：18 kV/us

CMRR - 共模抑制比：72 dB

Vos - 輸入偏置電壓 ：1.2 mV

最小工作溫度：- 40°C

最大工作溫度：+ 85°C

安裝風格：SMD/SMT

封裝 / 箱體：UQFN-14

如需獲取【LMH3401IRMSR差分放大器】產品報價，可以通過訪問網站m.xinjihejin.cn聯系明佳達電子。
