TLK2501IRCPR是一款1.5至2.5Gbps收發器?，主要用于高速數據傳輸應用。

其主要特性包括：

熱插拔保護

1.5至2.5Gbps串行器/解串器

高性能64引腳VQFP熱增強型封裝（PowerPAD）

用于低功耗工作的2.5 V電源

串行輸出上的可編程電壓輸出擺幅

背板，銅纜或光纖轉換器的接口

工業溫度范圍額定

片上8位/10位（8B /10B）編碼/解碼，逗號對齊和鏈路同步

片上PLL通過低速參考提供時鐘合成

接收器差分輸入閾值最小200 mV

典型功率： 360 mW

信號丟失（LOS）檢測

高速背板互連和點對點數據鏈路的理想選擇

由于其高性能和廣泛的兼容性，TLK2501IRCPR在需要高速數據傳輸?shù)膽?yīng)用中具有較高的市場競爭力?。

概述

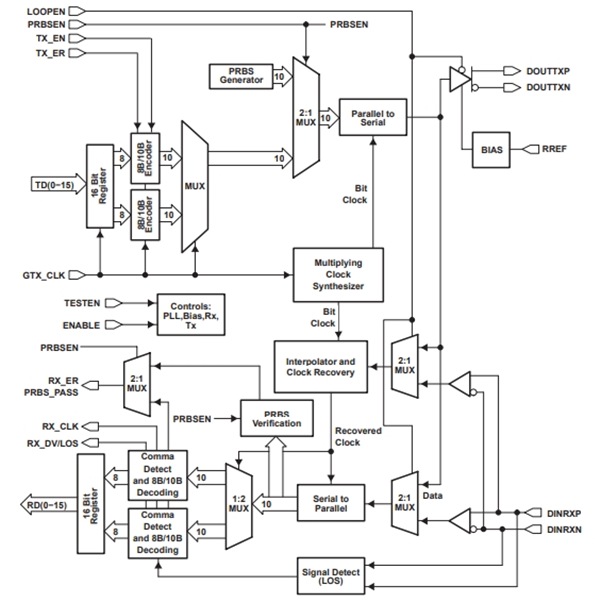

TLK2501IRCPR是用于超高速雙向點對點數據傳輸系統的多千兆位收發器收發器系列的成員。TLK2501IRCPR支持1.5 Gbps至2.5 Gbps的有效串行接口速度，可提供高達2 Gbps的數據帶寬。TLK2501IRCPR與TLK2500引腳兼容。TLK2501與TLK1501（0.6至1.5 Gbps收發器）以及TLK3101（2.5至3.125 Gbps收發器）引腳兼容，功能相同，提供各種性能解決方案，無需更改電路板布局。

TLK2501IRCPR的主要應用是提供非常高速的I /O數據通道，用于通過約50的受控阻抗介質進行點對點基帶數據傳輸。傳輸介質可以是印刷電路板，銅纜或光纖電纜。數據傳輸?shù)淖畲笏俾屎途嚯x取決于介質的衰減特性和與環境耦合的噪聲。

TLK2501IRCPR還可用于替代并行數據傳輸架構，跡線數量，連接器端子和發送/接收端子。加載到發射器中的并行數據通過串行信道傳送到接收器，該串行信道可以是同軸銅纜，受控阻抗背板或光鏈路。然后將其重建為其原始并行格式。與現有解決方案相比，它可以顯著節省功耗和成本，并且可以在未來實現更高數據速率的可擴展性。

TLK2501IRCPR采用高性能，耐熱增強型64引腳VQFP PowerPAD封裝。使用PowerPAD封裝不需要任何特殊考慮，只需注意PowerPAD是一種金屬導熱和電導體，它在器件底部有一個裸露的芯片焊盤。建議將TLK2501 PowerPAD焊接到電路板上的散熱區。本數據手冊中的所有交流性能規格均使用焊接到測試板的PowerPAD進行測量。

TLK2501IRCPR提供內部環回功能，用于自檢。來自串行器的串行數據直接傳遞給解串器，允許協議器件對物理接口進行功能性自檢。

TLK2501IRCPR具有熱插拔功能。片上電復位電路在上電期間將RX_CLK保持為低電平。該電路在上電期間還保持并聯側輸出信號端子以及DOUTTXP和DOUTTXN處于高阻態。

應用領域

TLK2501IRCPR廣泛應用于各種需要高速數據傳輸?shù)膽?yīng)用，包括但不限于：

通信設備?：用于高速數據通信設備中的數據傳輸。

計算機和服務器?：在高性能計算和存儲系統中提供高速I/O接口。

工業控制?：在工業自動化和控制系統中的高速數據交換。

測試和測量設備?：用于高精度測試和測量應用中的數據采集和傳輸?。
