ADL5562ACPZ是一款專為RF和IF應用優化的高性能差分放大器?。該放大器具有以下主要規格：工作頻率：3.3 GHz工作電源電壓：3 V to 3.6 V工作電源電流：80 mA增益：15.5 dB類型：Gain Block Amplifiers安裝風格：SMD/SMT封裝 / 箱體：LFCSP-16技術：SiOIP3 - 三階截點：25 …
ADL5562ACPZ是一款專為RF和IF應用優化的高性能差分放大器?。該放大器具有以下主要規格：
工作頻率：3.3 GHz
工作電源電壓：3 V to 3.6 V
工作電源電流：80 mA
增益：15.5 dB
類型：Gain Block Amplifiers
安裝風格：SMD/SMT
封裝 / 箱體：LFCSP-16
技術：Si
OIP3 - 三階截點：25 dBm
工作溫度：- 40°C 至 + 85°C
通過這些規格，ADL5562ACPZ在無線通信、汽車?yán)走_(dá)、醫療成像等領域有廣泛應用?。
簡介

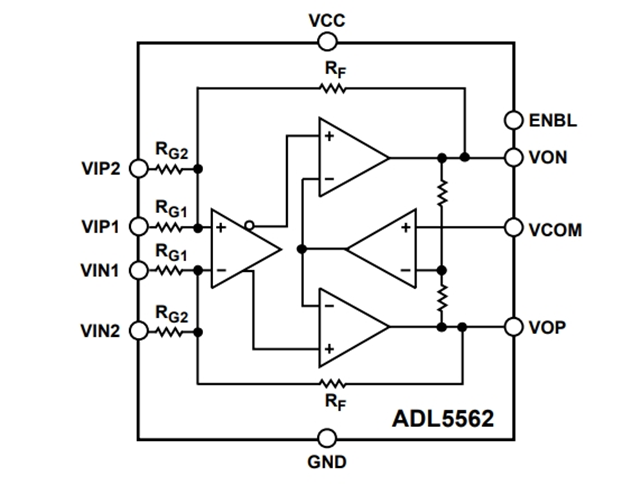

ADL5562ACPZ是一款專為RF和IF應用進行優化的3.3GHz高性能差分放大器。該放大器在寬頻范圍內提供2.1 nV/√Hz的低噪聲以及出色的失真性能，從而使其成為驅動8-16位高速ADC的理想選擇。ADL5562ACPZ可以通過引腳設置提供三種可選增益，分別為6db、12db和15.5db。單端配置時其增益分別降低到5.6db、11.1db和14.1db。外接一個串聯輸入電阻可以靈活地擴展放大器的增益設置，可實現從0到15.5dB之間的任何增益。ADL5562ACPZ的典型靜態電流為80mA，而在禁用時電流消耗小于3mA，輸入和輸出間具有出色的隔離性能。ADL5562ACPZ的寬帶性能和低失真性能得到了優化，再加上其增益可調，使其可用于低失真、低噪聲和低功耗特性非常關鍵的通用IF和寬帶應用中。
此外，ADL5562ACPZ采用ADI公司的高速SiGe工藝制造，封裝為3 mm×3 mm、16引腳的 LFCSP緊湊型封裝，其工作溫度范圍為?40°C～+85°C。
應用領域
ADL5562ACPZ廣泛應用于各種射頻信號處理場合，包括：
差分ADC驅動器
單端-差分轉換
RF/IF增益級
AW濾波器匹配接口
