明佳達公司最新推出瑞薩射頻發射器 F4482LKGI8 DIFF 輸入/SE-輸出四路徑 TX DVGA - 1300MHz 至 2800MHz，全新原裝，質量保證！
F4482LKGI8器件概覽

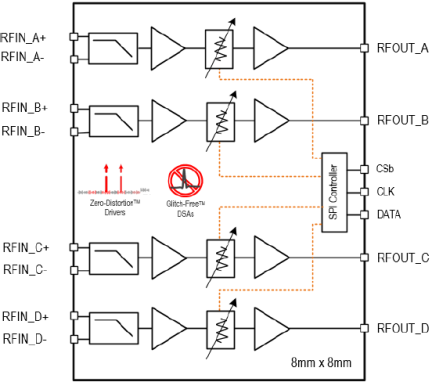

F4482是一款 1300MHz 至 2800MHz 四通道 TX DVGA，配備 100Ω 差分輸入和 50Ω 單端輸出。該器件是針對 400MHz 至 4200MHz 頻率范圍內 FDD 和 TDD 應用的完整 VGA 系列的一部分。
F4482采用 3.3V 單電源供電，ICC 電流僅為 485mA，可提供四個獨立的傳輸路徑，每個路徑的典型最大增益為 27.5dB，OIP3 為 +36.8dBm，輸出 P1dB 為 +16.5dBm 和 NF 為 5.7dB。每個通道都包含一個無閃爍數字階躍衰減器，能以 0.5dB 的精確階躍降低增益達 31.5dB。
F4482采用 8 × 8 mm 56-LGA 封裝，具有匹配的 100Ω 差分輸入和 50Ω 單端輸出阻抗，便于集成到信號路徑中。
主要參數
頻率： 1.3GHz ~ 2.8GHz
P1dB： 16.5dBm
增益： 27.5dB
射頻類型： 通用
電壓 - 供電： 3.3V
電流 - 供電： 485mA
測試頻率： 2.1GHz
產品特性
用于 FDD TX 應用的獨立四通道
1300MHz 至 2800MHz
2100MHz 時的典型最大增益為 27.5dB
精確的 SPI 控制 Glitch-Free? 增益調節
31.5dB 增益范圍，步長為 0.5dB
2100MHz 時 5.7dB NF
2100MHz 時 +36.8dBm OIP3
2100MHz 時 +16.5dBm 輸出 P1dB
3.3V 電源電壓
ICC = 485mA
100Ω 差分輸入阻抗
50Ω 單端輸出阻抗
支持 1.8V 和 3.3V 邏輯電壓
獨立通道待機模式，節省功耗
工作溫度 (TEP) 范圍：-40°C 至 +115°C
8 × 8 毫米，56-LGA 封裝
