產品說明：TPS99000x-Q1系統管理和照明控制器是DLP553x-Q1芯片組的一部分，它還包括DLPC230x-Q1 DMD顯示控制器。該芯片組具有支持和超過平視顯示器 (HUD) 應用典型的5000:1顯示調光要求所需的所有功能，典型要求為3-1500nit亮度范圍和精細的色點控制。集成的DMD高壓穩壓器…
產品說明：

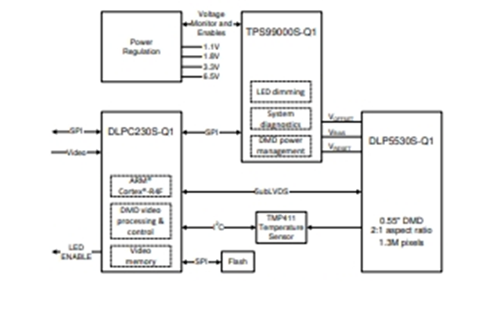

TPS99000x-Q1系統管理和照明控制器是DLP553x-Q1芯片組的一部分，它還包括DLPC230x-Q1 DMD顯示控制器。該芯片組具有支持和超過平視顯示器 (HUD) 應用典型的5000:1顯示調光要求所需的所有功能，典型要求為3-1500nit亮度范圍和精細的色點控制。集成的DMD高壓穩壓器提供DMD鏡像參考電壓，滿足所需的緊密公差。電源排序器和監控器為整個芯片組穩健協調上電和斷電事件。
TPS99000x-Q1照明控制器集成了12位ADC、兩個DAC（12位和10位）和兩個高性能光電二極管信號調理跨阻抗放大器 (TIA)，作為照明控制系統的核心元件。該ADC能夠?qū)γ總€視頻幀多達63個事件進行自動采樣。高級系統狀態監控電路可實時觀察顯示子系統操作情況。其中包括兩個處理器看門狗電路、兩個裸片溫度監控器、過壓和欠壓檢測用全面電源監控、校驗和密碼寄存器保護（SPI總線事務上字節電平奇偶校驗）、過亮監控電路和其他內置測試功能。
產品特性：
?適用于汽車應用
?通過AEC-Q100認證，結果如下：
–溫度等級2：–40°C至105°C環境工作溫度
–設備HBM ESD分類等級2
–設備CDM ESD分類等級C4B
?功能安全質量管理
–可用于幫助ISO 26262功能安全系統設計達到ASIL-B的文件
?適用于Ti DLP?產品的汽車系統管理設備：
–先進的電源監控、時序控制和保護電路
–兩個芯片溫度監控器、MCU外部看門狗定時器、時鐘頻率監控器
–系統亮度過高檢測
–具有奇偶校驗、校驗和和密碼寄存器保護的SPI端口
–第二個SPI端口用于獨立系統監控
?片內DMD鏡像穩壓器
–產生+16 V、+8.5 V和–10 V DMD控制電壓
?高動態范圍調光和色彩控制，支持>5000：1的調光范圍，具有高位深度和白色平衡：
–兩個跨阻放大器（TIA），具有寬動態范圍，支持多種光學設計
–12位ADC，每幀最多63個時序樣本
-用于顏色和脈沖控制的DAC和比較器功能
–用于LED和分流控制的FET驅動器
產品應用：
? 寬視場和增強現實平視顯示器 (HUD) 系統
? 數字儀表板、導航和信息娛樂擋風玻璃顯示器
深圳市明佳達電子有限公司（出售）（回收）【TI】TPS990STPZPQ1 具有功能安全特性的 DLP? 系統管理和照明控制器，如有需求，歡迎聯系我們。
