深圳市明佳達電子有限公司供應、回收（Maxim/美信）MAX20810AFE 具有 PMBus 遙測功能的10A、集成降壓型開關穩壓器。概述：MAX20810 是一款全集成式高效降壓型 DC-DC 開關穩壓器，具有 PMBus 接口。該套件采用 2.7V 至 16V 輸入電源供電，支持 0.4V 至 5.8V 輸出調節范圍，…
深圳市明佳達電子有限公司供應、回收（Maxim/美信）MAX20810AFE 具有 PMBus 遙測功能的10A、集成降壓型開關穩壓器。
概述：

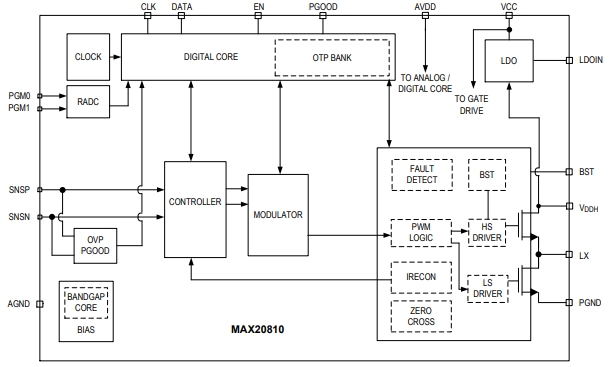

MAX20810 是一款全集成式高效降壓型 DC-DC 開關穩壓器，具有 PMBus 接口。該套件采用 2.7V 至 16V 輸入電源供電，支持 0.4V 至 5.8V 輸出調節范圍，提供高達 10A 負載電流。該器件的開關頻率可在 500kHz 至 2MHz 之間進行配置，并且能夠優化尺寸和性能設計。
MAX20810 采用具有內部補償?shù)墓潭l率、電流模式控制。該 IC 采用可選的先進調制方案 (AMS) 來提供更高的快速負載瞬變性能。通過將引腳綁定電阻從 PGM_ 引腳連接到地或使用 PMBus 命令，可以選擇操作設置和可配置功能。
特性：
功率密度高，元件數量少
緊湊型 4.3mm x 6.55mm、16 引腳 FC2QFN 封裝
內部補償
單電源操作，并集成用于偏置生成的 LDO
寬工作范圍
2.7V 至 16V 輸入電壓范圍
輸出電壓范圍：0.4V 至 5.8V
可配置開關頻率：500kHz 至 2MHz
結溫范圍：–40°C 至 +125°C
優化的性能和效率
峰值效率：93.8% (VDDH = 12V 且 VOUT = 1.8V)
通過可選的外部偏置輸入電源實現高效率
AMS 可改善負載瞬態響應性能
差分遠程檢測
PMBus 接口
在 0.4V 至 0.8V 基準范圍內提供自適應電壓調節
通過 PMBus 遙測功能，監測輸出電流、輸出電壓、輸入電壓和結溫

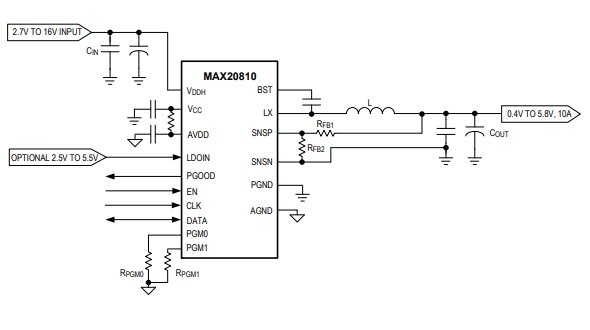

典型應用：
? 數據中心電源
? 通信設備
? 網絡設備
? 服務器和存儲
? 負載點穩壓器
