概述：FSBB10CH120DFL是一款 Motion SPM 3 模塊，為交流直感、BLDC 和 PMSM 電機提供全功能、高性能的逆變器輸出級。FSBB10CH120DFL模塊集成了內置 IGBT 的優化門極驅動，可最大程度減少 EMI 和損耗，同時還提供多個模塊上保護功能，包括欠電壓鎖閉、過電流關斷和故障報告…
概述：
FSBB10CH120DFL是一款 Motion SPM? 3 模塊，為交流直感、BLDC 和 PMSM 電機提供全功能、高性能的逆變器輸出級。
FSBB10CH120DFL模塊集成了內置 IGBT 的優化門極驅動，可最大程度減少 EMI 和損耗，同時還提供多個模塊上保護功能，包括欠電壓鎖閉、過電流關斷和故障報告。內置的高速 HVIC 僅需一個電源電壓，會將傳入的邏輯電平門極輸入轉換為正確驅動模塊內部 IGBT 所需的高電壓、高電流驅動信號。對于每個相位提供單獨的負 IGBT 端子，可支持最廣泛的控制算法。

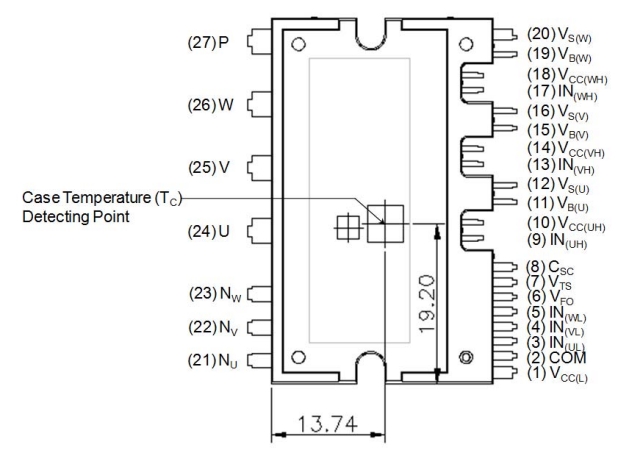

封裝：
特性：
1200 V - 10 A 三相 IGBT 逆變器，帶積分柵極驅動器和保護功能
低功耗、額定短路 IGBT
使用 Al2O3陶瓷基質實現極低熱阻
專用 Vs 引腳能夠簡化 PCB 布局
低側 IGBT 的獨立發射極開路引腳用于三相電流檢測
單相接地電源
絕緣等級： 2500 Vrms/分
典型應用：
運動控制-家用設備/工業電機
