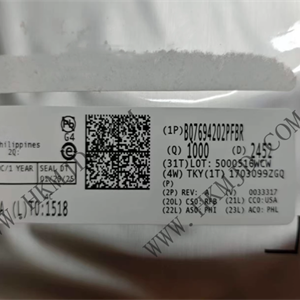

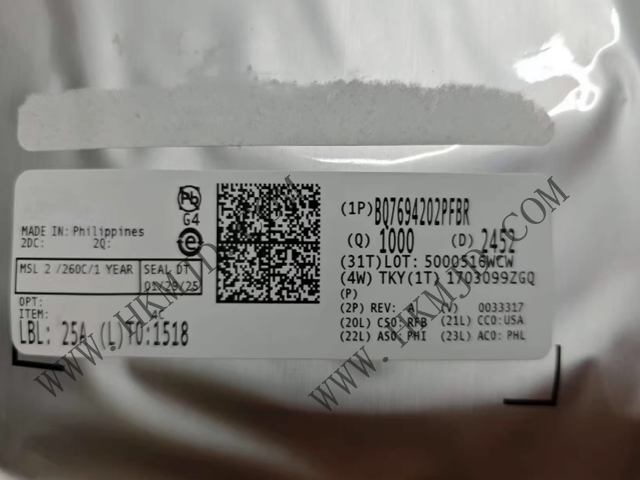

德州儀器 (TI) 的 BQ7694202PFBR 是一款高度集成的高精度電池監控器和保護器，適用于 3 節至 10 節串聯鋰離子、鋰聚合物和磷酸鐵鋰??????????????????????電池組。該器件包括一個 高精度監控系統和一個高度可配置的保護子系統，并支持自主式或主機控制型電池平衡。它集成了高側電荷泵 NFET 驅動器、供外部系統使用的雙路可編程 LDO 以及一個支持 400kHz I2C、SPI 和 HDQ 單線標準的主機通信外設。BQ7694202PFBR采用 48 引腳 TQFP 封裝。

BQ7694202PFBR 的特性

? 適用于 3 節至 10 節串聯電池的電池監控功能

? 集成電荷泵，用于高側 NFET 保護，具有可選的自動恢復功能

? 廣泛的保護套件，包括電壓、溫度、電流和內部診斷

? 兩個獨立的 ADC

– 支持電流和電壓同步采樣

– 高精度庫倫計數器，輸入失調電壓誤差 < 1μV（典型值）

– 高精度電池電壓測量小于 10mV（典型值）

? 寬量程電流應用（感應電阻器上的測量范圍為±200mV）

? 集成式化學保險絲驅動二級保護

? 自主式或主機控制型電池平衡

? 多種電源模式（典型電池組運行范圍條件）

– 正常模式：286μA

– 多個睡眠模式選項：24μA 至 41μA

– 多個深度睡眠模式選項：9μA 至 10μA

– 關斷模式：1μA

? 電池連接和部分其他引腳上的高電壓容差為 85V

? 支持量產線上的隨機電池連接序列

? 支持使用內部傳感器和多達九個外部熱敏電阻進行溫度檢測

? 集成的一次性可編程 (OTP) 存儲器可由客戶在生產線上編程

? 通信選項包括 400kHz I2C、SPI 和 HDQ 單線接口

? 供外部系統使用的雙路可編程 LDO

? 48 引腳 TQFP 封裝 (PFB)

BQ7694202PFBR 的應用

? 無線電動工具和園藝工具

? 真空吸塵器

? 電動自行車、電動踏板車和 LEV

? 非軍用無人機

? 其他工業電池組（3 節至 10 節串聯）
